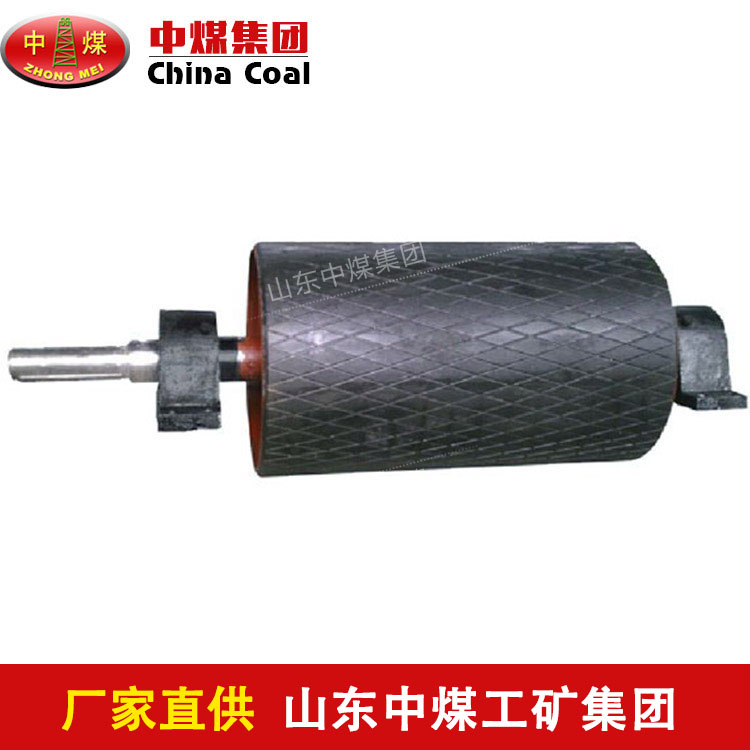

点击图片查看原图
带式输送机传动滚筒是带式输送机传动动力的主要部件。作为单点驱动方式来讲,可分成单滚筒传动及双滚筒传动。单滚筒传动多用于功率不太大的输送机上,功率较大的输送机可采用双滚筒传动,其特点是结构紧凑,还可增加围包角以增加传动滚筒所能传递的牵引力。使用双滚筒传动时可以采用多电机分别传动,可以利用齿轮传动装置使两滚筒同速运转。如双滚筒传动仍不需要牵引力需要,可采用多点驱动方式。
带式输送机传动滚筒的选型
传动滚筒是传递动力的主要部件,它是依靠与输送带之间的摩擦力带动输送带运行的部件。传动滚筒根据承载能力分为轻型、中型和重型三种。同一种滚筒直径又有几种不同的轴径和中心跨距供选用。
①轻型轴承孔径80~100mm。轴与轮毅为单键联接的单幅板焊接筒体结构。单向出轴。
②中型轴承孔径120~180mm。轴与轮毅为胀套联接。
③重型轴承孔径200~220mm。轴与轮毅为胀套联接,筒体为铸焊结构。有单向出轴和双向出轴两种。
输送机的传动滚筒结构有钢板焊接结构及铸钢或铸铁结构,驱动滚筒的表面形式有钢制光面滚筒、铸(包)胶滚筒等,钢制光面滚筒主要缺点是表面摩擦系数小,一般用在周围环境湿度小的短距离输送机上。铸(包)胶滚筒的主要优点是表面摩擦系数大,适用于环境湿度大、运距长的输送机,铸(包)胶滚筒按其表面形状又可分为光面铸(包)胶滚筒、人字形沟槽铸(包)胶滚筒和菱形铸(包)胶滚筒。
人字形沟槽铸(包)胶滚筒是为了增大摩擦系数,在钢制光面滚筒表面上,加一层带人字沟槽的橡胶层面,这种滚筒有方向性,不得反向运转。人字形沟槽铸(包)胶滚筒,沟槽能使水的薄膜中断,不积水,同时输送带与滚筒接触时,输送带表面能挤压到沟槽里,由于这两种原因,即使在潮湿的场合工作,摩擦系数降低也很小。考虑到本设计的实际情况和输送机的工作环境用于工厂生产,环境潮湿,功率消耗大,易打滑,所以我们选择这种滚筒。铸胶胶面厚且耐磨,质量好而包胶胶皮易掉,螺钉头容易露出,刮伤皮带,使用寿命较短,比较二者选用铸胶滚筒。
